Szintező gépláb (18770)

1930 Ft + Áfa (2451 Ft)

Szintező gépláb, alacsony profil, horganyzott acél menetes szár, önbeálló (16°)

  • Talp: Ø123
  • Szár: M16x100
Cikkszám: 18770 Kategóriák: , , Címkék: , , ,

Állítható magasságú szintező gépláb üvegszállal erősített alacsony profilú műanyag talppal és horganyzott acél menetes szárral, önbeálló (16°)

  • Géptalp: kerek, üvegszál-erősítésű poliamid talp, alacsony profil, talajra fúrható, fekete színű, matt felület
  • Menetes szár: horganyzott köracélból, alsó alátéttel

A műanyag talpba szerelt horganyzott acél önbeálló menetes szárat egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani. A speciális alsó alátét nagyobb terhelhetőséget biztosít.

Felhasználási területek:

  • kis vagy közepes terheléshez
  • szállítószalag-rendszerek
  • automatizálás
  • csomagolástechnika
  • gyártástechnológia

Letöltések

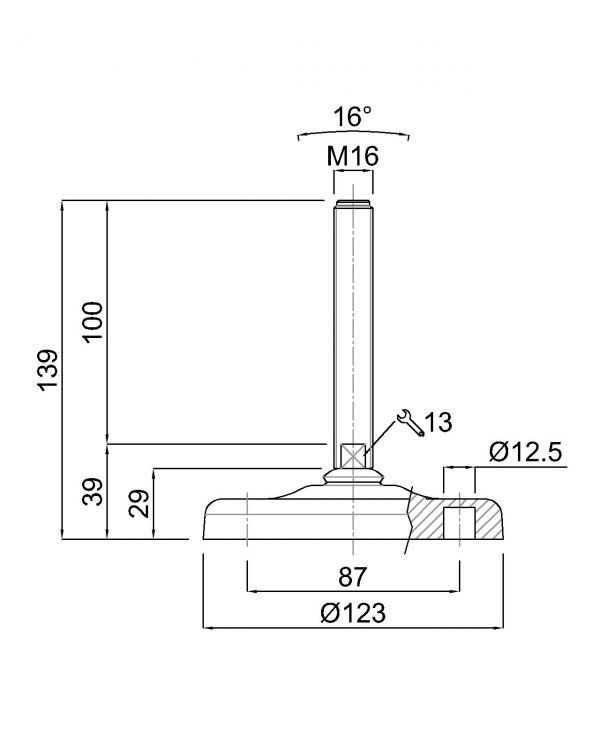

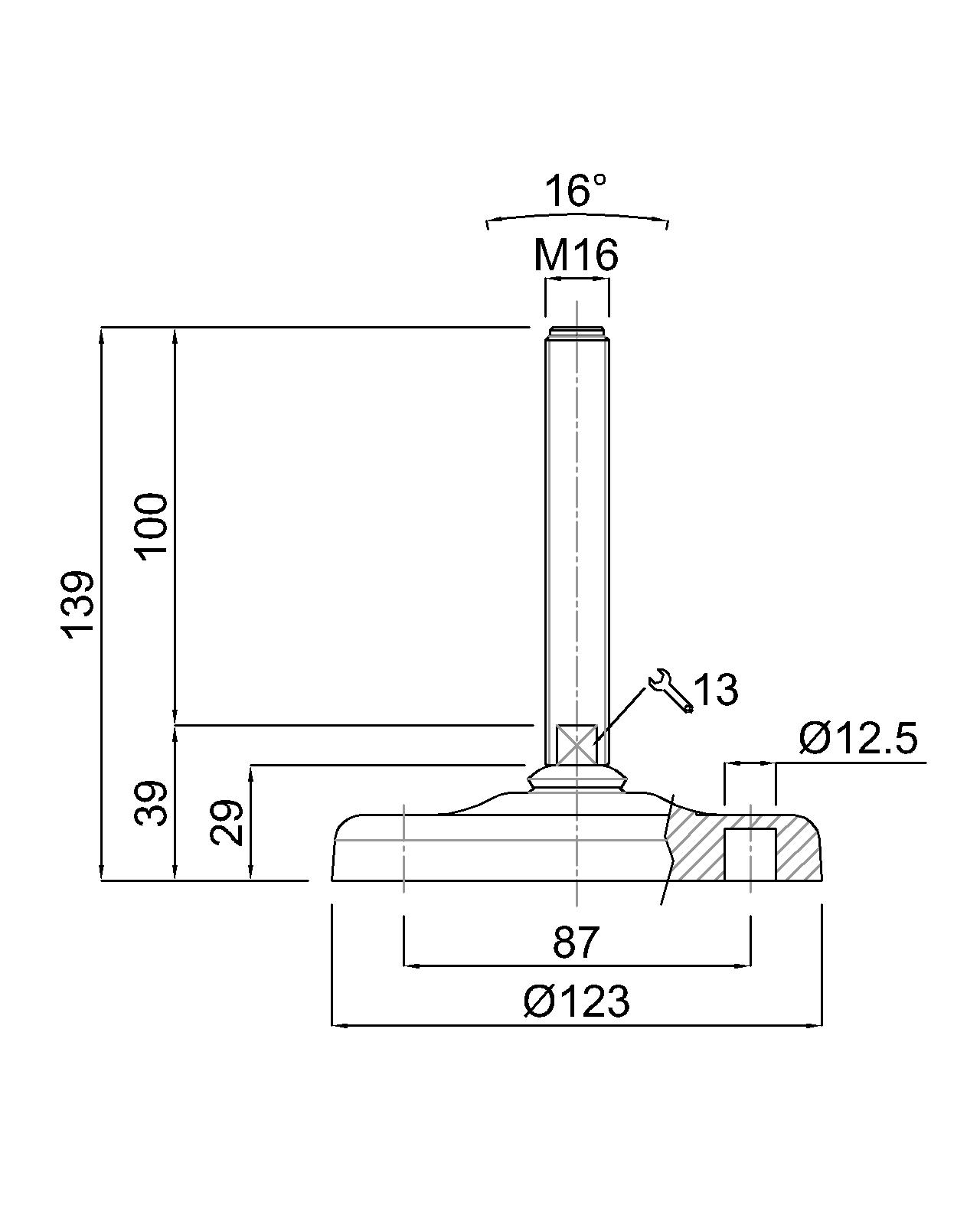

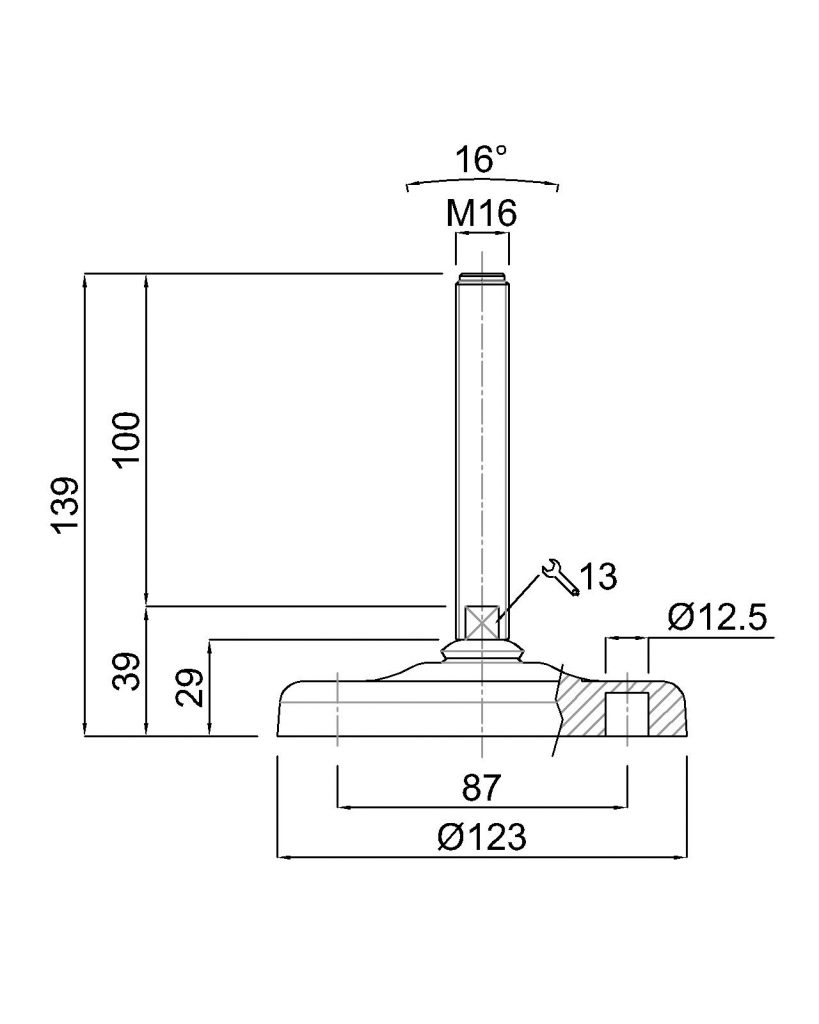

Technikai adatok

Cikkszám18770
Menet-Ø (F)M16
Csavarhossz (B)100
Talp-Ø (D)123
Talpmagasság (G)29
Padlótávolság (A)39
Teljes magasság (H/H1)139
Kulcsnyílás (SW)13
Súly [gr]277
Teherbírás [Newton]35 000

Fontos!

A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

Az oldalon szereplő képek, illusztrációk, ábrák és színek tájékoztató jellegűek. Mérettől függően előfordulhatnak eltérések!

Egyéb információ

  • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
  • 1.4301 – AISI 304 rozsdamentes acél menetes szárral is kapható.

A műanyag talpas szintező géplábak vagy önbeálló lábak ideális termékek, ha nagy mennyiségű géplábra van szükség, szállítópálya-rendszerekhez, és minden kis vagy közepes terhelésű alkalmazáshoz.

A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően).
A menetes szár mindkét irányban kb. 8°-os szögkiegyenlítéssel rendelkezik, ami garantálja a gép stabil és pontos beállítását.

  • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett

A gépláb alkotóelemeit (géptalp és szár) már összeszerelve szállítjuk.

Tömeg277 g
