Gépláb (10380)

3640 Ft + Áfa (4623 Ft)

Műanyag talpas gépláb, horganyzott acél menetes szár, csuklós (30°)

  • Talp: Ø123
  • Szár: M16x125
Cikkszám: 10380 Kategóriák: , , Címkék: , , ,

Állítható magasságú gépláb üvegszállal erősített lefúrható műanyag talppal és horganyzott acél menetes szárral. Önbeálló (30°).

  • Géptalp: kerek, üvegszál-erősítésű poliamid talp, talajra fúrható, fekete színű, matt felület
  • Menetes szár: horganyzott köracélból, gömbfejű

A műanyag talpba illeszkedő 20-as kulcsnyílással rendelkező horganyzott acél gömbfejű csavart egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani. A talaj egyenetlenségeit a gömbcsuklós menetes szár segítségével könnyű kiegyenlíteni.

Felhasználási területek:

  • automatizálás
  • anyagmozgatás
  • csomagolástechnika
  • gyártástechnológia
  • CNC-megmunkáló központok

Letöltések

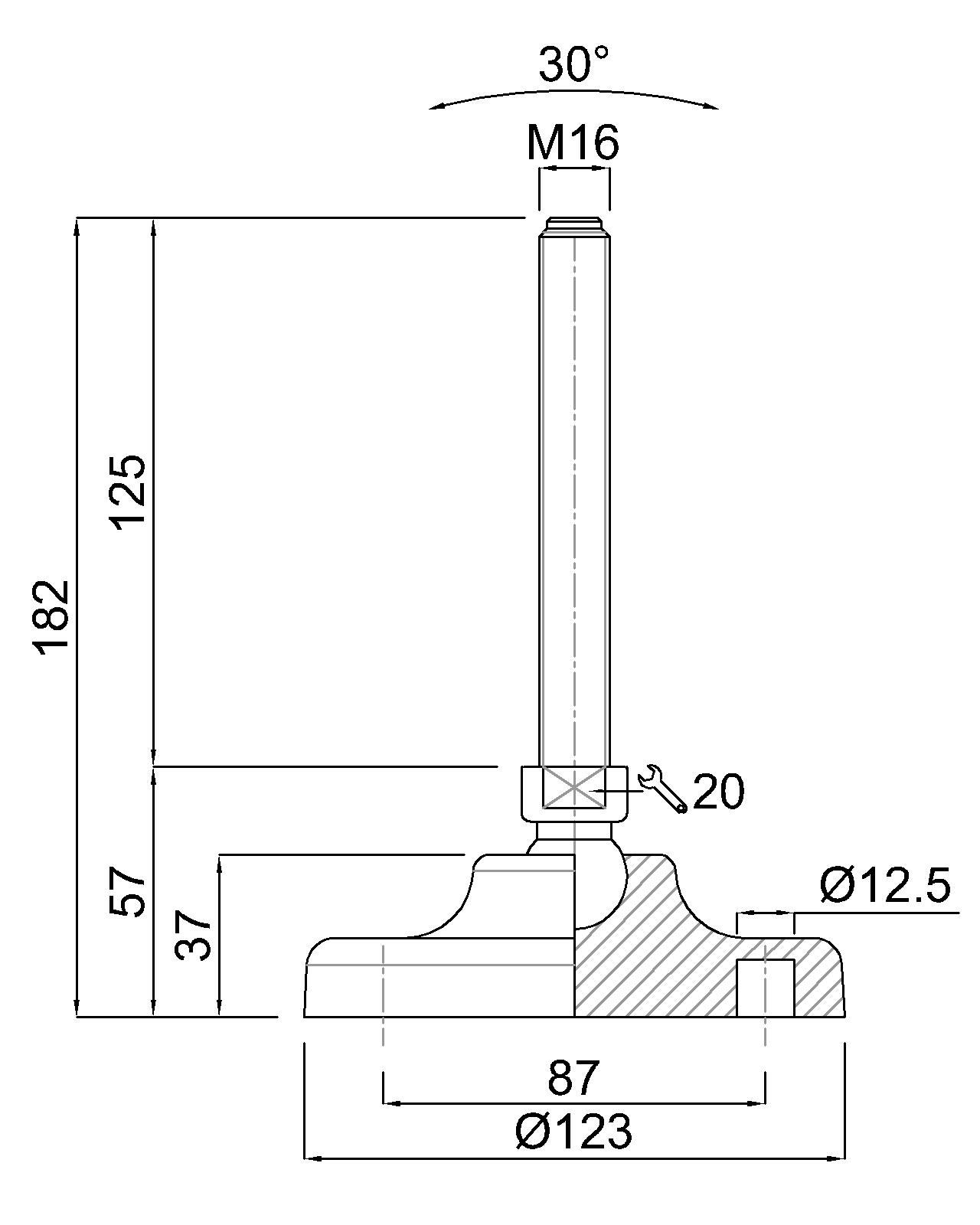

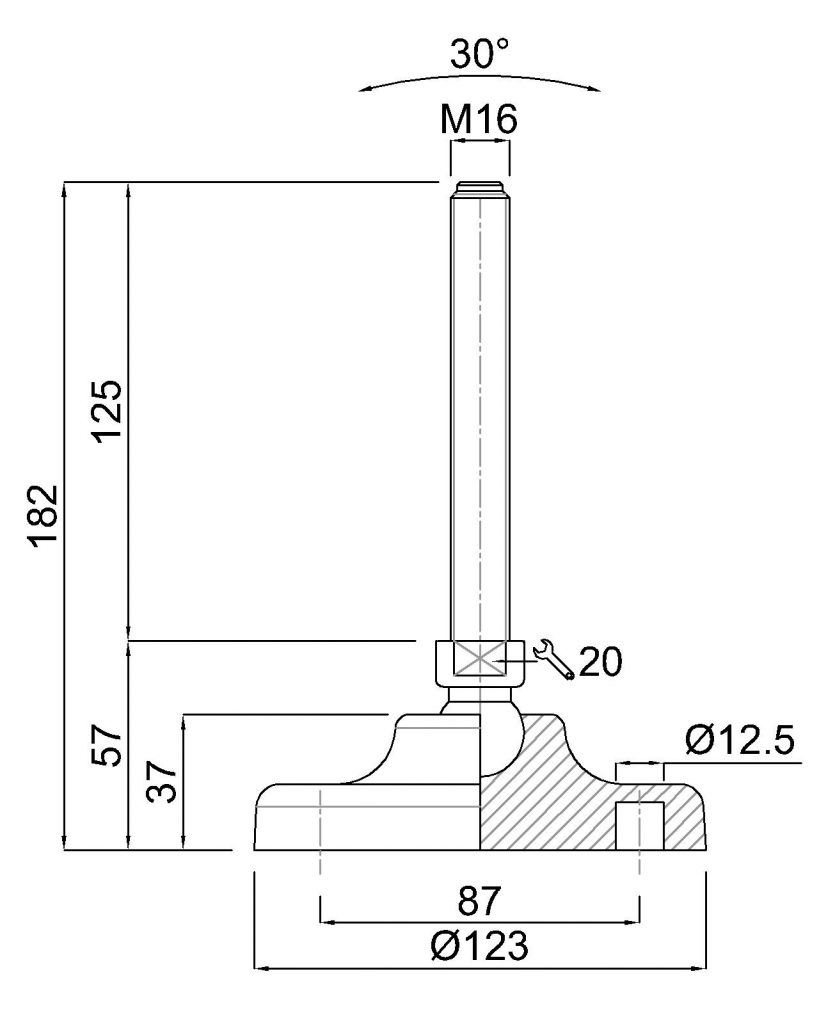

Technikai adatok

Cikkszám10380
Menet-Ø (F)M16
Csavarhossz (B)125
Talp-Ø (D)123
Talpmagasság (G)37
Padlótávolság (A)57
Teljes magasság (H/H1)182
Kulcsnyílás (SW)20
Súly [gr]412
Teherbírás [Newton]35 000

Fontos!

A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő bármely kárért vagy költségért nem vállalunk felelősséget.

Egyéb információ

  • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
  • 1.4301 – AISI 304 rozsdamentes acél menetes szárral is kapható.

A műanyag talpas géplábakat vagy önbeálló lábakat általában ipari környezetben használják.

A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően) és bizonyos mértékig dönthető, ami megkönnyíti a pontos összeszerelést és igazítást.

A gömbcsuklós csavar mindkét irányban kb. 15°-os dőlésszögben állítható, ami garantálja a gép stabil és pontos beállítását.

  • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
  • az egyenetlen talaj kiegyenlítése költséges betonozás nélkül
  • nagy hatszögletű kulcslap a könnyű magasságállításhoz

A géplábat kérés esetén teljesen összeszerelve szállítjuk.
