Gépláb (12874/20)

3610 Ft + Áfa (4585 Ft)

Műanyag talpas gépláb, horganyzott acél menetes szár, fix, szögkiegyenlítés (4°)

  • Talp: Ø123
  • Szár: M20x200
Cikkszám: 12874/20 Kategóriák: , , Címkék: , , ,

Állítható magasságú gépláb üvegszállal erősített lefúrható műanyag talppal és horganyzott acél menetes szárral, szögkiegyenlítéssel (4°)

  • Géptalp: kerek, üvegszál-erősítésű poliamid talp, talajra fúrható, fekete színű, matt felület
  • Menetes szár: horganyzott köracélból

A műanyag talpba szerelt rozsdamentes fix menetes szárat egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani.

Felhasználási területek:

  • automatizálás
  • szerszámgépek
  • rack-szekrények
  • csomagolástechnika
  • gyártástechnológia
  • CNC-megmunkáló központok

Letöltések

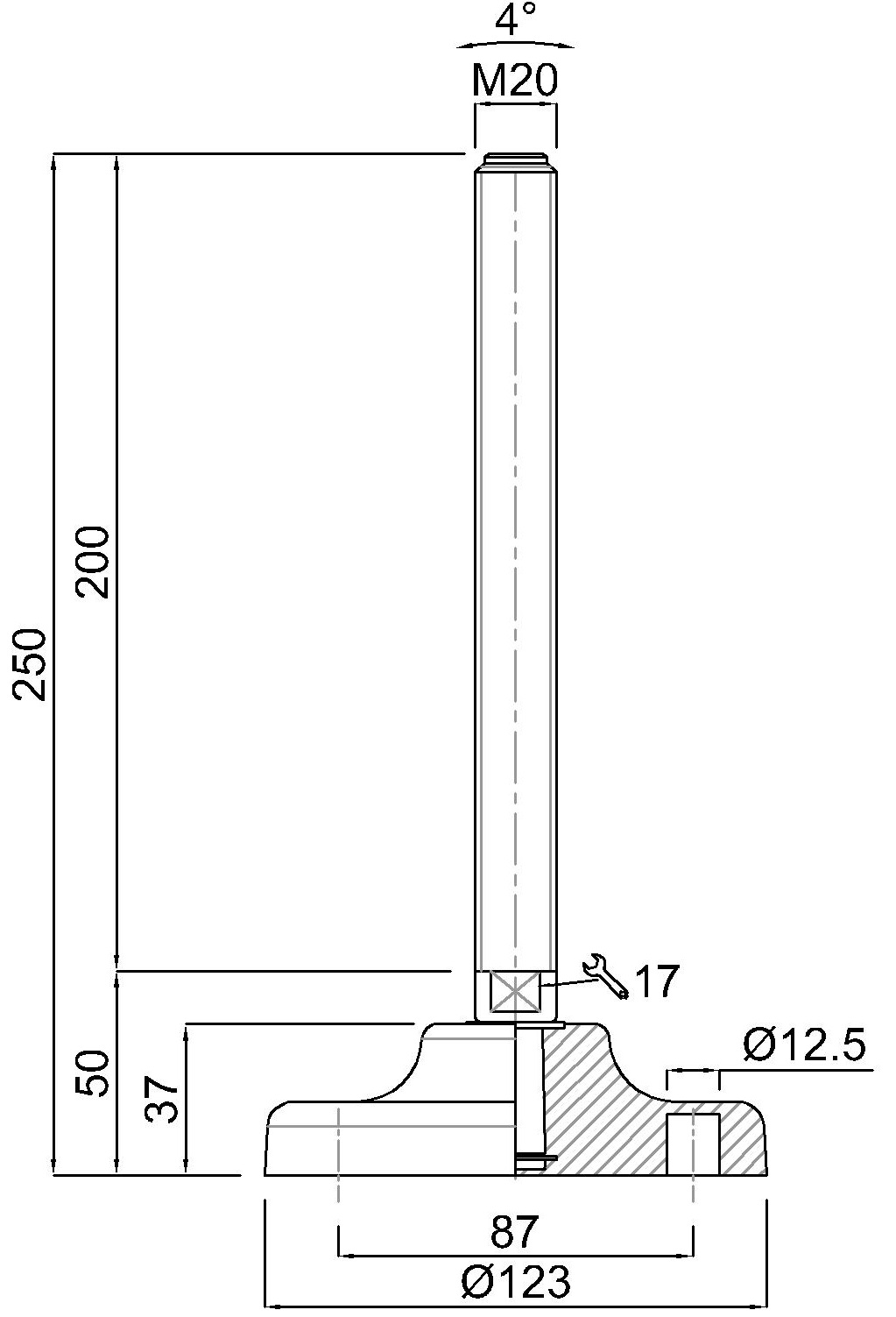

Technikai adatok

Cikkszám12874/20
Menet-Ø (F)M20
Csavarhossz (B)200
Talp-Ø (D)123
Talpmagasság (G)37
Padlótávolság (A)50
Teljes magasság (H/H1)250
Kulcsnyílás (SW)17
Súly [gr]618
Teherbírás [Newton]40 000

Fontos!

A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

Egyéb információ

  • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
  • 1.4301 – AISI 304 rozsdamentes acél menetes szárral is kapható.

A műanyag talpas géplábakat vagy önbeálló lábakat általában ipari környezetben használják.

A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően) és bizonyos mértékig dönthető, ami megkönnyíti a pontos összeszerelést és igazítást.

A menetes szár mindkét irányban kb. 2°-os szögkiegyenlítéssel rendelkezik, ami garantálja a gép stabil és pontos beállítását.

  • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
  • nagy hatszögletű kulcslap a könnyű magasságállításhoz

A gépláb alkotóelemeit (géptalp és szár) már összeszerelve szállítjuk.

Tömeg618 g
Menetméret (F)

Csavarhossz (B)

Talp-Ø (D)

Talpmagasság (G)

Padlótávolság (A)

Teljes magasság

Kulcsnyílás (SW)

Teherbírás [Newton]

Csavar anyaga

Talp anyaga

Talpkialakítás

Furattávolság

Gumitalp

Kiegyenlítési szög

Csavarméret

Termékvonal

Kiszerelési egység

Márka
