Gépláb (10130)

7750 Ft + Áfa (9843 Ft)

Műanyag talpas gépláb, rozsdamentes menetes szár, csuklós (30°)

  • Talp: Ø103
  • Szár: M20x200
Cikkszám: 10130 Kategóriák: , , Címkék: , , ,

Állítható magasságú gépláb üvegszállal erősített lefúrható műanyag talppal és rozsdamentes menetes szárral. Önbeálló (30°).

  • Géptalp: kerek, üvegszál-erősítésű poliamid talp, talajra fúrható, fekete színű, matt felület
  • Menetes szár: 1.4301 nemesacél – AISI 304 rozsdamentes köracélból, gömbfejű

A műanyag talpba illeszkedő 20-as kulcsnyílással rendelkező rozsdamentes gömbfejű csavart egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani. A talaj egyenetlenségeit a gömbcsuklós menetes szár segítségével könnyű kiegyenlíteni.

Felhasználási területek:

  • automatizálás
  • anyagmozgatás
  • csomagolástechnika
  • gyártástechnológia
  • CNC-megmunkáló központok

Letöltések

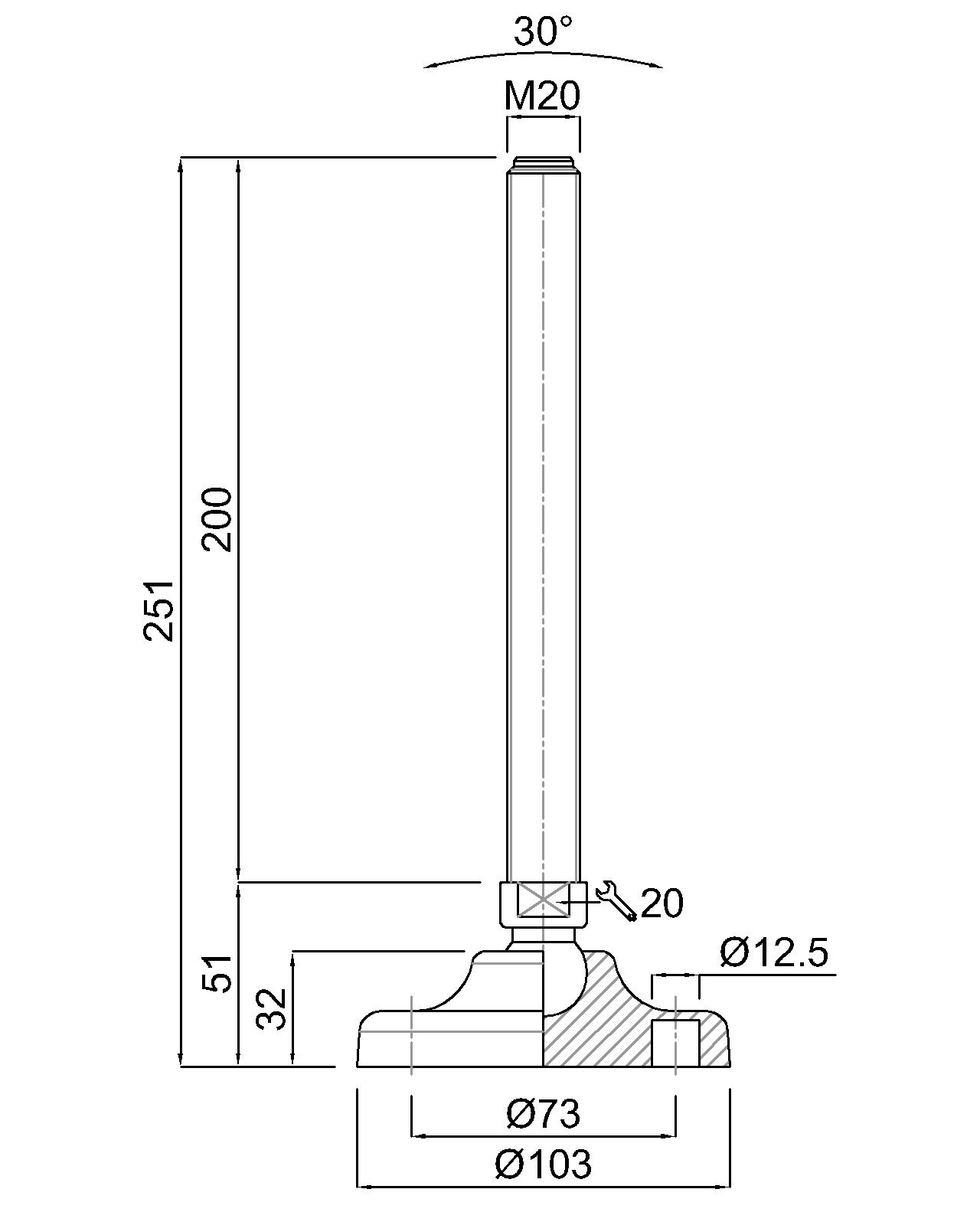

Technikai adatok

Cikkszám10130
Menet-Ø (F)M20
Csavarhossz (B)200
Talp-Ø (D)103
Talpmagasság (G)32
Padlótávolság (A)51
Teljes magasság (H/H1)251
Kulcsnyílás (SW)20
Súly [gr]565
Teherbírás [Newton]25 000

Fontos!

A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

Egyéb információ

  • Az ausztenites és saválló rozsdamentes acél 1.4301 – AISI 304 (más néven V2A vagy 18/10 Cr-Ni acél) különösen alacsony széntartalommal rendelkezik, és a leggyakrabban használt rozsdamentes acél. Korrózióálló és ugyanakkor jó mechanikai tulajdonságokkal rendelkezik.
  • Az acél ellenáll az oxidációnak, a víznek, a vízgőznek, a légköri nedvességnek, az étkezési savaknak, valamint a gyenge szerves és szervetlen savaknak, ezért könnyen tisztítható.
  • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
  • Horganyzott acél menetes szárral is kapható.

A műanyag talpas géplábakat vagy önbeálló lábakat általában higiéniai környezetben vagy olyan területeken használják, ahol a higiénia fontos szerepet játszik.

A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően) és bizonyos mértékig dönthető, ami megkönnyíti a pontos összeszerelést és igazítást.

A gömbcsuklós csavar mindkét irányban kb. 15°-os dőlésszögben állítható, ami garantálja a gép stabil és pontos beállítását.

  • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
  • az egyenetlen talaj kiegyenlítése költséges betonozás nélkül
  • nagy hatszögletű kulcslap a könnyű magasságállításhoz

A géplábat kérés esetén teljesen összeszerelve szállítjuk.
