Gépláb (12813)

    4160 Ft + Áfa (5283 Ft)

    Műanyag talpas gépláb csúszásgátlóval, horganyzott acél menetes szár, fix, szögkiegyenlítés (4°)

    • Talp: Ø103
    • Szár: M24x225
    Cikkszám: 12813 Kategóriák: , , Címkék: , , , ,

    Állítható magasságú gépláb üvegszállal erősített lefúrható műanyag talppal és horganyzott acél menetes szárral, 70 shore keménységű csúszásmentes NBR gumitalppal, szögkiegyenlítéssel (4°)

    • Géptalp: kerek, üvegszál-erősítésű poliamid talp, talajra fúrható, fekete színű, matt felület
    • Menetes szár: horganyzott köracélból
    • Gumitalp: FDA, fekete színű, NBR 70 Shore keménységű

    A műanyag talpba szerelt rozsdamentes fix menetes szárat egy villáskulcs segítségével könnyen el lehet forgatni és ezzel a géplábat pontosan pozícióba lehet állítani.

    Felhasználási területek:

    • automatizálás
    • szerszámgépek
    • rack-szekrények
    • csomagolástechnika
    • gyártástechnológia
    • CNC-megmunkáló központok

    Letöltések

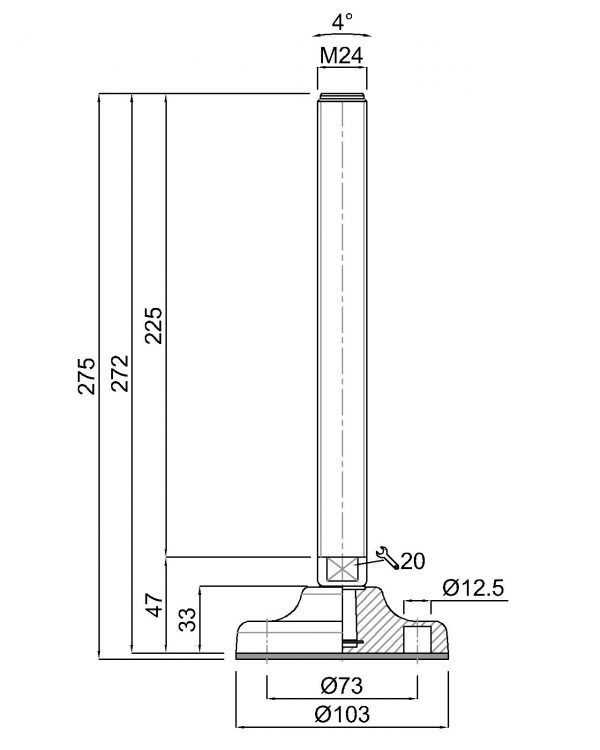

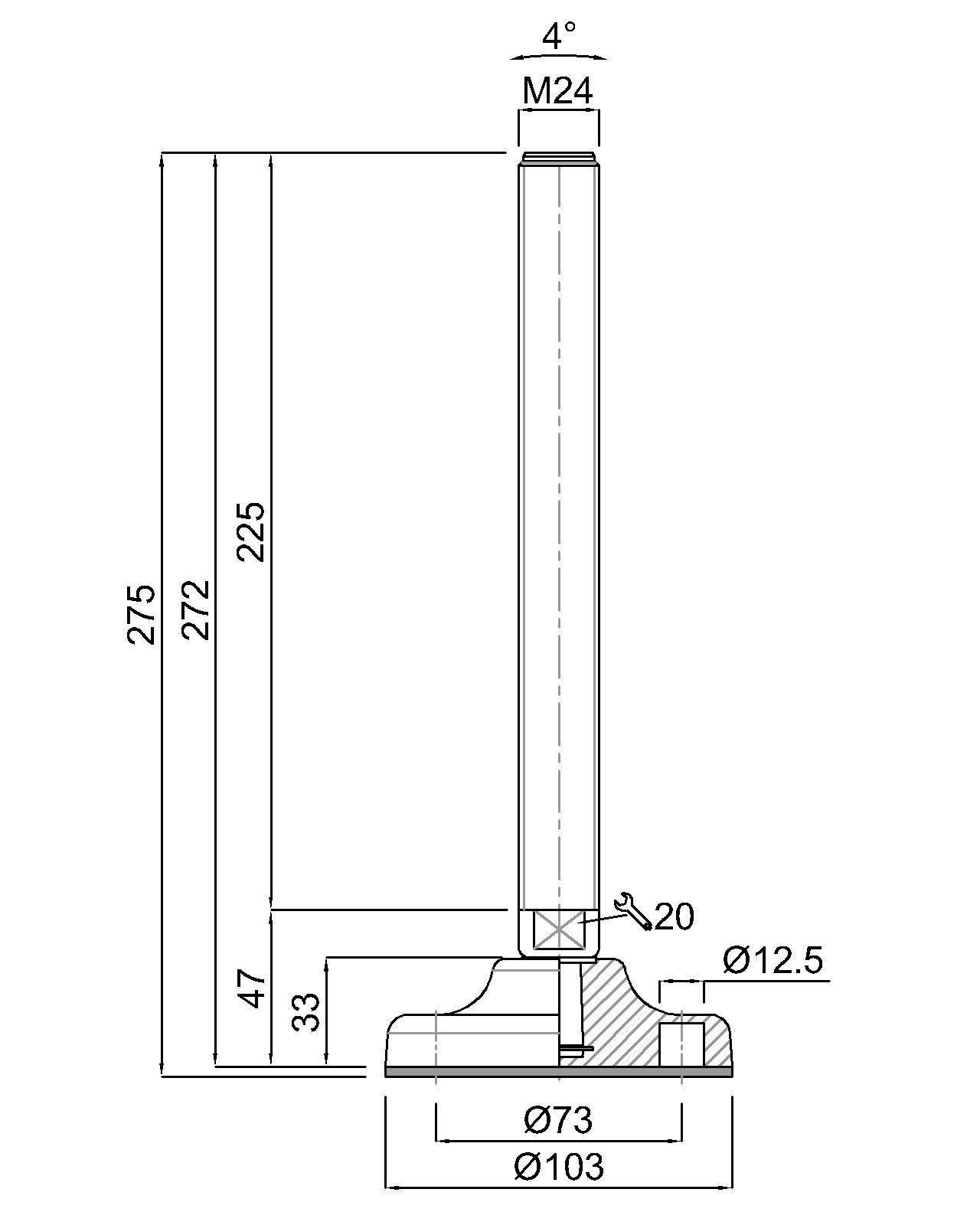

    Technikai adatok

    Cikkszám12813
    Menet-Ø (F)M24
    Csavarhossz (B)225
    Talp-Ø (D)103
    Talpmagasság (G)33
    Padlótávolság (A)47
    Teljes magasság (H/H1)275
    Kulcsnyílás (SW)20
    Súly [gr]934
    Teherbírás [Newton]35 000

    Fontos!

    A táblázatban megadott terhelhetőség a menetes szár hosszának felénél számított statikus teherbírásra vonatkozik függőleges terheléskor. Rezgés vagy dinamikus terhelés esetén a teherbírás csökkenhet! További információért forduljon irodánkhoz. Átalakításból, javításból vagy módosításból eredő károkért vagy költségekért nem vállalunk felelősséget.

    Egyéb információ

    • Az üvegszállal erősített poliamid hőállósága lényegesen nagyobb, mint a nem erősített típusoké.
    • 1.4301 – AISI 304 rozsdamentes acél menetes szárral is kapható.

    A műanyag talpas géplábakat vagy önbeálló lábakat általában ipari környezetben használják.

    A karbantartásmentes gépláb a meneten keresztül fokozatmentesen állítható magasságú (a szár hosszától függően) és bizonyos mértékig dönthető, ami megkönnyíti a pontos összeszerelést és igazítást.

    A menetes szár mindkét irányban kb. 2°-os szögkiegyenlítéssel rendelkezik, ami garantálja a gép stabil és pontos beállítását.

    • fokozatmentes magasságállítás (a menetes szár hosszától függően) maximális stabilitás és minimális erőfeszítés mellett
    • nagy hatszögletű kulcslap a könnyű magasságállításhoz

    A gépláb alkotóelemeit (géptalp és szár) már összeszerelve szállítjuk.

    Tömeg934 g
